苹果手机 iPhone 国行/港/日/美版 5/5S/6/6S/6P 内置电池更换教程(图文)

电池正确的使用方法科普文 传送门

换电池标准:大于20%损耗或者500圈循环以上,建议换电池。

排除硬件故障:充满电,测试一晚上纯待机耗电量,大于10%就可以肯定是主板漏电,此时不建议换电池,优先考虑硬件故障,应该及时选择维修。

特别叮嘱:

1:仅拧下手机底部两个螺丝,抬起屏幕,不要完全拆下屏幕。(找个伙伴扶着即可)

2:拆电池之前,切记要先取下电池排线。

3:取电池的时候,建议不要硬翘电池底部有易啦胶的尾部,均匀用力,扯出易拉胶。即可无损取下电池

664A2DF0614CADA9A32568973DB5A0CF

4:放进新电池后,先将排线插入主板,点亮手机确认一切正常后,再贴易拉胶

换电池仅需拆4个小螺丝即可完成任务,女生也可自己换哦,胆大心细 加油!





(以下教程,仅供参考)






iPhone5和iPhone5C教程通用

这里已经贴出了详细的iPhone5换电池教程图解,具体方法步骤如下:

1、首先准备好iPhone5电池、拆解工具,可在雷锋便民小卖部购买苹果原装电池

2、电池以及拆机工具有了,开始拆机更换电池。iPhone5换电池其实并不难,即便是普通用户,只要注意拆机的时候不要用力过猛,不要拉断内部的排线,就可以轻松搞定。下图为拆卸iPhone5底部的固定螺丝。

1448007561132107

3、当iPhone固定螺丝拆卸完之后,我们需要用吸盘吸住屏幕,然后向外拉。配合工具即可打开iPhone5,如下图所示。

1448007569124538

注意:由于iPhone5内部有排线,因此大家不要用力太猛,尽量慢慢来,不要太着急,慢慢打开即可。

4、通过一番努力与仔细拆卸,翘起前置面板总算打开了,这里需要注意的是,iPhone5顶部位置有排线与主板连接,所以一定要注意,别用力过猛,以免扯断排线。

1448007579872856

5、接下来我们就可以从底部上打开屏幕了。前置面板总成连接的主板排线此处不用卸载,但需要注意,别扯到排线,如下图所示。

1448007593675211

6、然后就是动手为iPhone5换电池了,首先取下电池上的三颗固定螺丝,然后拆下排线就行了。由于电池是用双面胶连接底盘的,因此翘起的时候,用力需要稍微大一些,如下图所示。

1448007605996056



7、将iPhone5原装电池拆卸下来后,我们再将购买的新电池更换上去即可,具体步骤为,将新购买的电池安装到电池位置,并连接好电池排线,然后再安装上三颗固定螺丝即可,如下图所示。

1448007653724095

8、最后就简单了,将屏幕顶盖再合上,并将机身底部的固定螺丝固定好即可,至此iPhone5更换电池就完成了。

iPhone5s教程

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

本次我们拆解的是香槟金色iPhone5S,拆机前我们需要取出SIM卡

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

iPhone5S依旧使用了苹果自家独特的Pentalobular螺丝,普通螺丝刀拆解不下来,需要苹果专用工具

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

iPhone5S拆机需要用到一些特殊的拆解螺丝刀工具,并且拆解也会破坏螺丝,不得不说,苹果在防拆解方面做得比较严格

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

大家需要注意拆卸的时候别把螺丝弄掉了,不过市面上也有iPhone5S螺丝出售,但价格不便宜

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

拆解完iPhone5S固定螺丝之后,我们就可以从屏幕面开始拆解了,拆机方法与iPhone5相同,需要使用吸杯分离屏幕前面板

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

iPhone5S做工非常结实,光靠吸杯还不够,还需要轻轻地撬了一下,如图所示

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

需要注意的是在iPhone5S屏幕与机体分离的时候一定要小心翼翼,因为iPhone5S内部底部多了一条排线,连着Home键里的Touch ID传感器和Lightning闪电接口,一旦分离屏幕用力过大就可能扯断排线

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

iPhone5S内部的这条排线很容易拆解,如图所示

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

完成之后我们就可以看到iPhone5S的内部结构了,和我们熟知的iPhone5内部其实区别不大

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

接下来我们要拆解的是iPhone5S内部主板上的屏蔽罩,只有取出这些,才容易拆解出iPhone5S电池模块

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

iPhone5S内部电池拆解与以前的“拉勾”设计iPhone5有所不同。徒手取电池就不要想了,只能硬撬,如图

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

iPhone5S电池不可拆解真是做到家了,内部用了两大坨粘合剂来固定电池,要拆解电池可是要耗费比较大的力气

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

iPhone5S内置了1560毫安电池,容量相比iPhone5要大一些

苹果iPhone 5S怎么更换电池?苹果5s换电池教程

iPhone5(1440毫安)与iPhone5S(1560毫安)电池对比




iPhone6/6p/6S/6SP教程通用 且6P与6SP电池通用

第2步:找到手机充电接口两侧的两颗五角形螺丝。打开iPhone 6你只需要拧开这两颗螺丝。

第3步:关掉手机电源,使用工具包里的五角形螺丝刀拧下螺丝。螺丝刀的头部很小,但它跟 iPhone 6底部的小螺丝是匹配的。

第4步:使用吸盘在主页键(Home)上方拉出屏幕。把吸盘固定在主页键的正上方,另一只手握住机身,然后往外拉。你只需要在屏幕和机身之间撬开足以塞进一个塑料片的空间。

第5步:使用撬片撬出屏幕。从主页键开始绕着屏幕一点一点向上撬。

第6步:把屏幕部分立起呈90度,但不要超过这个角度。屏幕顶部仍然跟机身连接在一起,所以不要用力拉扯。如图所示,你最多可以把屏幕立起呈90度。

第7步:找到并拧下固定屏幕连线的螺丝。在移除电池的时候取下屏幕是一个好主意,因为电池是用胶水固定的,要移除它可能很费事。拧下保护盖上的螺丝,然后把保护盖也取下来。

第8步:拆开屏幕的连接器。屏幕和机身之间的连接器有好几个,你可以用小拨子或薄指甲锉把它们从端口中挑出来。

第9步:取下电池连接器保护盖。电池连接器保护盖由两个螺丝固定,把它们拧下来,然后把金属保护盖也取走。

第10步:拆开电池连接器。电池跟电路板之间的连接器只有一个,你可以用小拨子或薄指甲锉把它挑开。

第11步:用电吹风加热后盖,把胶水吹软。iPhone 6使用了大量胶水来固定电池,它们需要软化才能把电池取下来。你可以用电吹风加热手机后盖,达到软化胶水的目的。不要使用温度比这更高的加热工具,要以加热时仍能舒服将把手机拿在手中为度。

第12步:使用信用卡或塑料拨片慢慢撬开电池。你可以使用银行卡、薄拨片或矬子在底部一点一点撬开电池。避开顶部靠近屏幕连接器的部分,因为下面还藏着连接器。另外,不要拿手机零部件当撬电池的支点。尽量让胶水附着在机壳之上,这样你在之后还能将其重新利用起来。

第13步:连上新电池,并折下连接器。如果没剩下太多胶水,那可以使用超薄双面胶来固定新电池。连接器只需要用一点点力就能回到槽位,但对齐位置可能有点繁琐,需要你花些时间。原来的电池连接器是折叠下来的,所以现在也是一样。如图所示,你可以用小拨子或薄金属锉把它压下去。

第14步:重新连上屏幕连接器,重新安装电池和屏幕连接器的金属保护盖。按照跟刚才相反的顺序连上屏幕连接器,首先从机身顶部的连接器开始,然后重新安装金属保护盖。

第15步:合上机壳,安装螺丝。

iPhone6S教程

移除2颗位于充电插口旁边的五角螺丝。PS:千万不要用错螺丝刀,用错螺丝刀会导致螺丝滑丝。

1

使用电吹风(有条件的可以使用风枪),适当加热手机边缘。PS:加热是为了使胶变软,方便拆机。
2

在返回键上方放置吸盘,轻轻拉起一条缝隙,然后将指甲插入缝隙中。PS:屏幕碎裂的,可以在屏幕上粘贴一张胶带。

3

然后在将三角片插入缝隙中,用三角片沿着周边划开。

4

显示屏总成与中框总成之间是有排线连接的,不要直接用力拔走了,这样会拔断排线的。

5

使用十字螺丝刀,移除电池扣铁片上的固定十字螺丝。PS:记得正确使用螺丝刀。PS:建议将螺丝放到磁性记忆垫上的对应位置,方便记忆。后面步骤会提到。

6

使用手机撬棒的平口端,慢慢托起电池连接器然后移除。(注意:小心撬起电池连接器,不要误将电池连接器的固定槽撬起来,如何误操作您将损坏电池连接器。)

7

移除主板上的固定EMI(电磁屏蔽)罩的十字螺丝,然后移除电磁屏蔽金属板。(注意:逆时针旋转取出螺丝,但是需要注意的是低端的2颗螺丝比上端的要小,用力适中。)为防止安装时,装错螺丝导致配件损坏,建议新手朋友使用记忆垫。

8

使用工具(或者用指甲)移除这里的排线。PS:轻轻用力就可以了,虽说排线做工不错,但毕竟还是脆弱,很容易损坏。OK,成功将显示屏总成分离。

9

10

移除振动器上的十字固定螺丝,并且移除振动器。轻轻拨开电池胶带粘在电池上方的一端。

12

13

将电池胶带沿着这个方向,将电池胶带拉出来。PS:电池胶带容易被拉断,请操作时适当控制力度。

14

如果没有成功拉出胶带,可以使用电吹风,适当加热下后盖的电池位置。加热是为了使得粘黏电池的胶带变软,从而更容易移除电池。PS:成功移除胶带的可以直接移除电池,请无视这一步,以及下面这步。

15

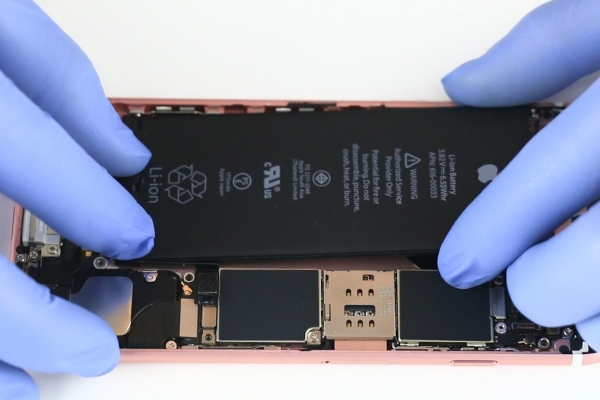

然后使用撬棒,撬出电池,请小心电池周边的配件,尤其是主板。撬出电池后,将残留的胶带移除。

17

成功移除了旧的电池后,开始安装新电池。撕下电池胶带上的蓝色保护薄膜。

18

将电池胶带安装到新的电池上。PS:请一次性将电池胶带的位置对准,粘贴后将无法随意移动。注意:不要粘贴到了电池的正面。

19

然后将电池胶带露出来的一端,反折过来,粘贴到电池的另外一面上。然后撕下电池胶带的另外一片保护薄膜。

20

21

之后将电池粘贴到中框里。PS:请务必一次性对准好电池的位置,电池一旦粘贴上去,将无法随意移动电池的位置。

22

安装振动器,并且安装振动器上的十字固定螺丝。

23

下面安装显示屏总成到中框总成上,连接排线。正确连接上,能听到轻微的响声。如果没有响声,可能没有扣好,请拆下再扣一次。

24

然后连接电池排线。

25

安装固定EMI(电磁屏蔽)罩,以及上面的螺丝。PS:这里的螺丝至关重要,一定要严格按照记忆垫上对应位置的螺丝。

26

安装电池扣铁片,安装上面的固定螺丝。

27

合下屏幕轻轻往箭头方向推,然后往下扣下去。PS:如果不能正常合并,请检测是否有异物卡住,或者配件没有正确安装。

28

安装最后的两颗五角螺丝。OK,更换完成!

29

30
